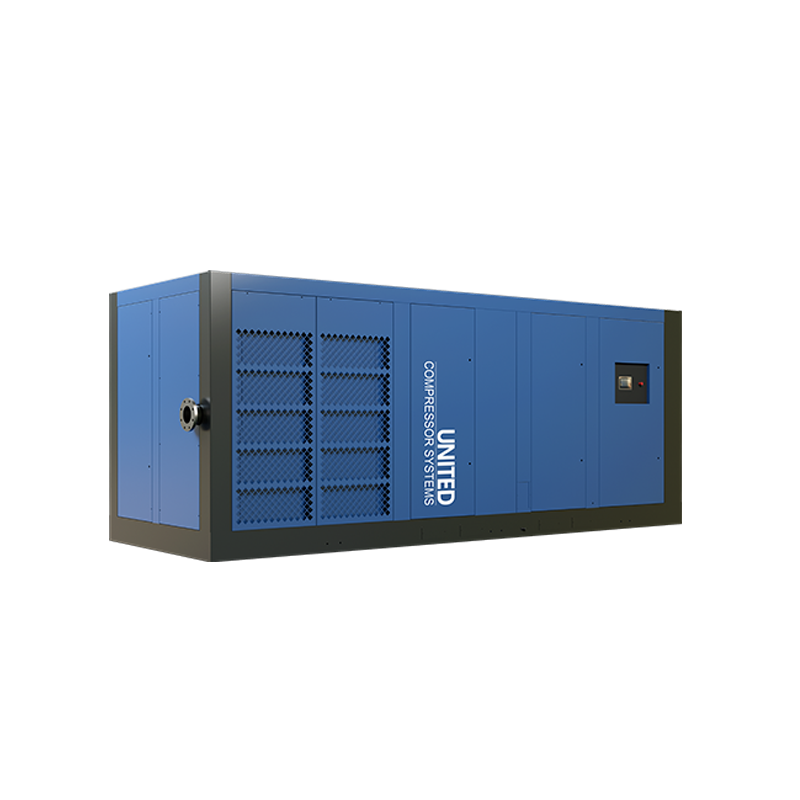

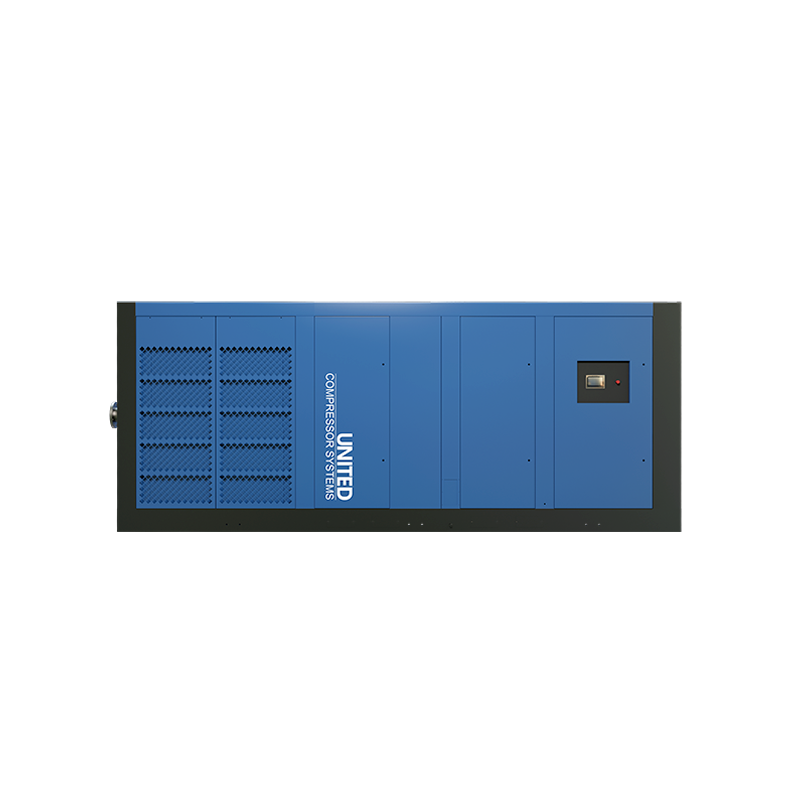

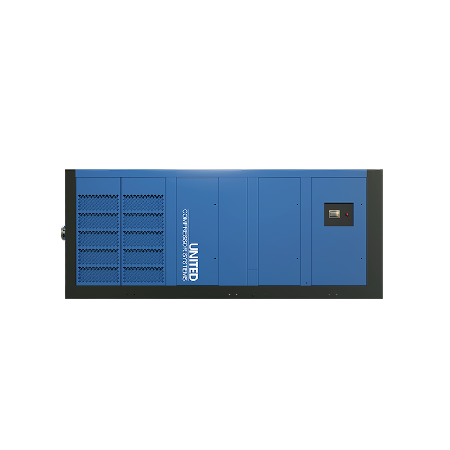

UDT Series

• 行業:  污水處理  紡織  食品與飲料  醫療  運輸  石油化工  包裝  造紙與印刷  制藥  電力

產品描述

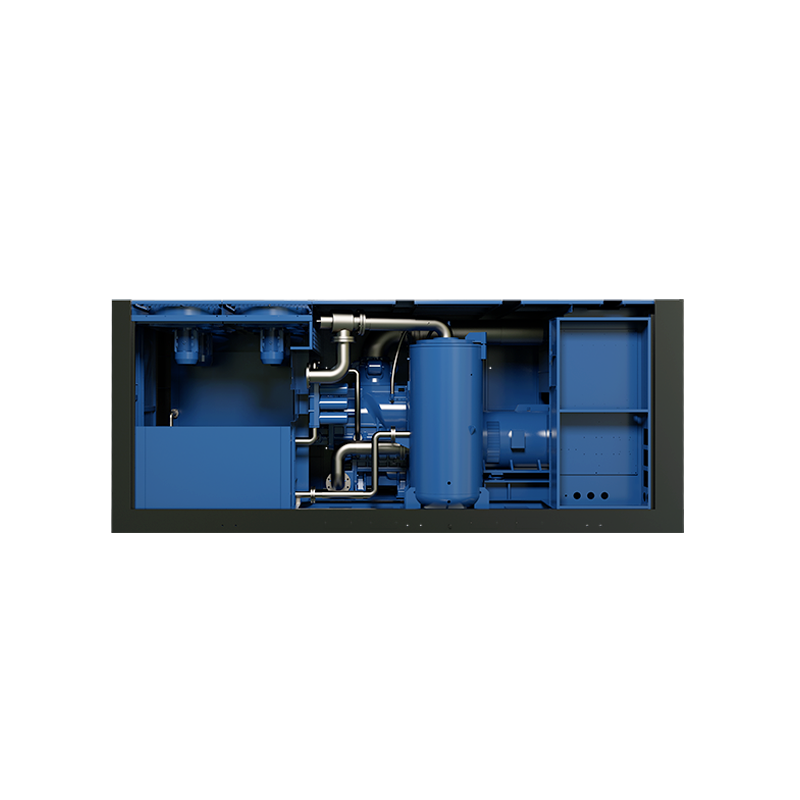

UCS 兩級定速螺桿壓縮機在工業、制造和其他應用中具有廣泛的用途。您可以在海上鉆井平臺和遠程管道設置中找到它們，它們用于啟動發動機和電機或幫助輸送鉆井泥漿。它們還用于驅動發電廠的渦輪機和發電機，以及制造設施中的各種工藝。

優點和特點：

·       進風口開關調節控制，性能優良可靠；

·       長壽命軸承，日立獨創的高性能轉子設計，高品質的兩級壓縮空氣端總成；

·       永磁變速電機，IE4 1級能效電機，穩定節能；

·       先進的PLC控制；

·       重型納米涂層空氣過濾器，過濾效率是其他過濾器的十倍；

·       優質潤滑油/過冷油可選，使用壽命8000小時，可生物降解，尾氣含油量小于2ppm；

·       多種輸出協議可選；

·       占用空間??；

·       低噪音和振動；

·       環保、健康、穩定的設計。

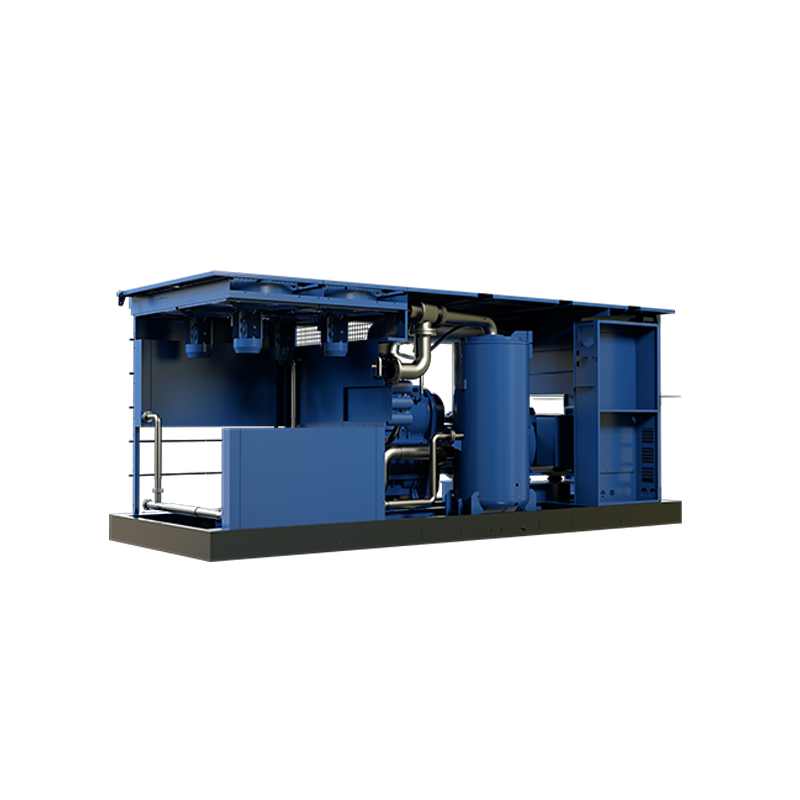

機械系統

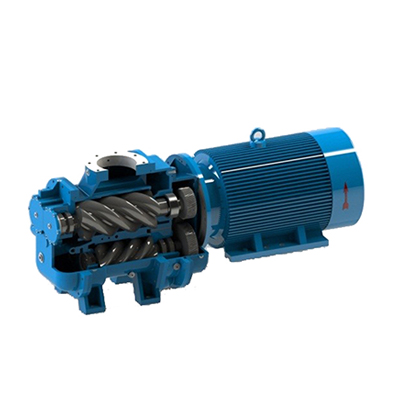

空氣端

·       結合先進的轉子密封和流體動力學技術，以及的轉子線型，使轉子在各個層面都具有很高的隔熱效率，使每個空氣端達到更好的性能；

·       使用承載能力更大的軸承，軸承的安裝和預緊力計算精確，提高了可靠性，延長了軸承的使用壽命；

·       主機外殼采用獨特的形位公差評估系統和高精度數控機床（CNC）加工技術，嚴格控制主機內部間隙，使主機在保持高可靠性的同時具有效率;

·       主機采用兩級壓縮、級間冷卻，綜合絕熱效率更高，達到節能目的；

·       與單級壓縮機相比，兩級壓縮機可節省高達10%-25%。

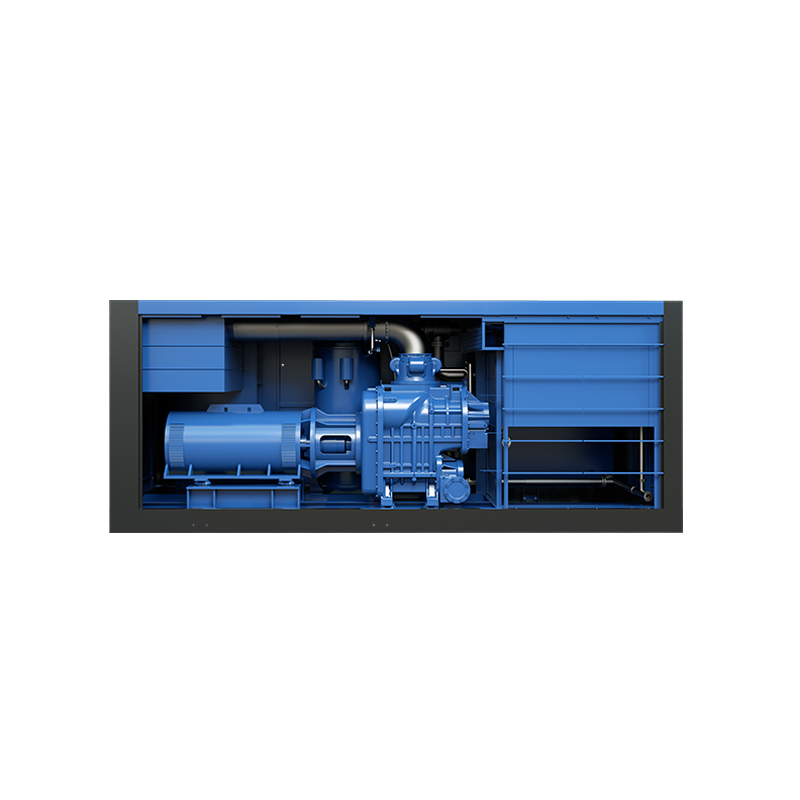

動力傳動系統

·       驅動電機無聯軸器直接連接二級壓縮主機，傳動鏈免維護，能耗降低1%；

·       IP55全封閉電機和主機外殼一體化，有效防止金屬顆粒、灰塵、水分等污染物滲入電機和主機，使壓縮機性能更穩定；

·       電機軸承采用加強型圓柱+滾珠軸承，強度更高，可靠性更高；

·       加工精度達到航空6級的傳動齒輪，多道熱處理及相關加工工藝，確保所有機械部件具有優越的表面硬度、超高耐磨性和屈服強度；

·       獨立的供油系統和精密的機油過濾，有效保證了整個變速箱在長時間滿負荷運行下的穩定性和可靠性。

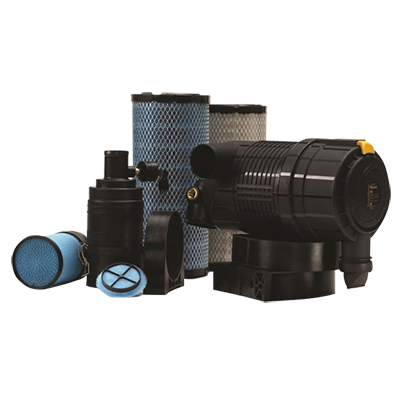

進氣和過濾系統

前置過濾器保護層：

防止大塵粒、棉花等雜物進入空壓機。保持壓縮機內部清潔。嚴格觀察壓縮空氣的第一次通過。

微?？諝?(HEPA) 過濾：

由美國唐納森提供支持的重型空氣過濾系統，對于大于 3μm 的顆粒物的過濾精度高達 99.9%。適用于各種重粉塵環境。

雙大口徑進氣總成設計：

所有氣路的壓差小于0.2bar，大大延長了空氣過濾系統的使用壽命。

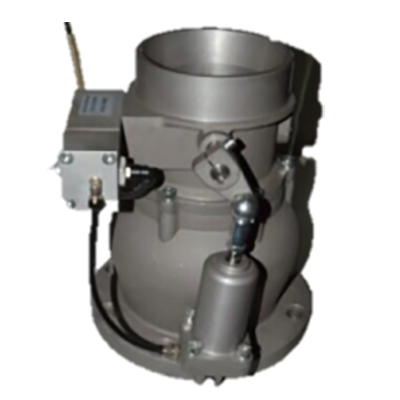

大口徑進氣閥優化設計：

空載運行能耗低，鑄鋁材質，性能更穩定。

進氣管的優化模具設計：

高強度橡膠密封，牢固耐用。

機油濾清器：

唐納森機油濾清器，潔凈過濾等級高，有效保護主機軸承安全運行，延長主機使用壽命。

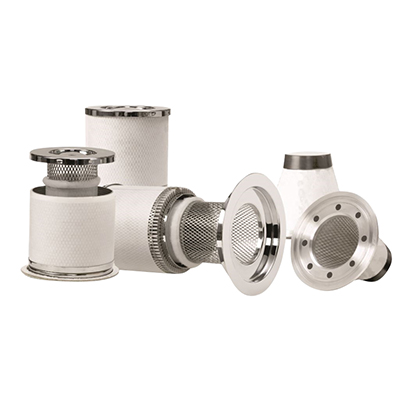

油氣分離系統：

歐式設計油氣分離芯，玻璃纖維濾材，壽命長，效率更高，無需頻繁更換。集料分離芯與回油裝置協同工作，有效回收和循環潤滑油，避免油液過噴，保證壓縮機排氣含油量≤2ppm。

潤滑油：

UCS潤滑油具有良好的抗氧化性、耐高溫性、高閃點、優良的導熱性等諸多特點。

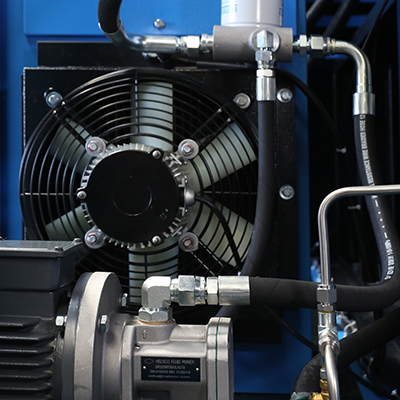

冷卻系統

·       換熱設計余量為20%-50%，保證壓縮機在極端環境下穩定運行，將壓降降到最低。

             ·       標準電機變頻，油溫控制準確； 進一步降低空壓機能耗。

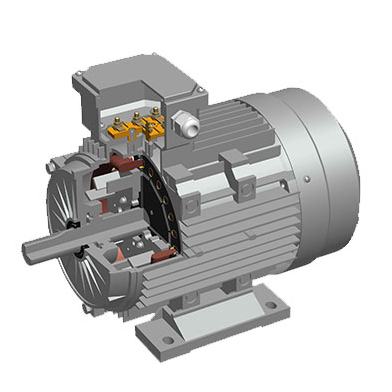

永磁同步電機 (PMSM) 的特點

·       電機效率高達96%，功率因數0.98，遠超一級能效標準；

·       高矯頑力、耐高溫的永磁體，保證180℃高溫不退磁；

·       獨立風扇冷卻，確保電機在長時間和低頻下安全運行；

·       F級絕緣，70K溫升設計，適合空壓機高溫工況；

·       全封閉IP55防護，保護電機內部環境清潔，延長永磁體和絕緣壽命；

·       內置溫度保護，保護繞組絕緣和永磁體。

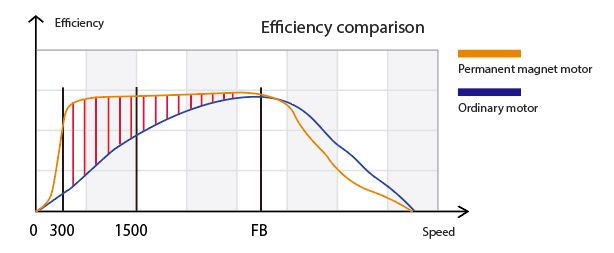

永磁同步電機VS普通異步電機

效率：

消除了勵磁系統損耗，提高了效率。

在低負載狀態下保持：

PMSM 的能效比異步電機高 9% 以上，并且隨著頻率的降低而保持不變。

大啟動扭矩：

永磁同步電機的最大啟動轉矩最高可達額定轉矩的3倍，而一般異步電動機只有1.6倍。

更穩定的控制：

PMSM 響應時間小于 50ms。 產氣量可在較寬范圍內瞬時調節，以精確穩定氣壓。

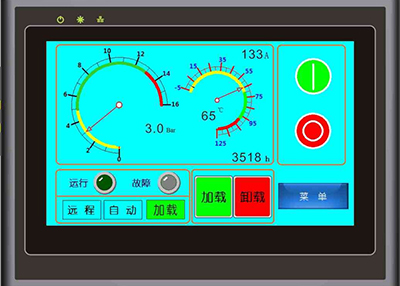

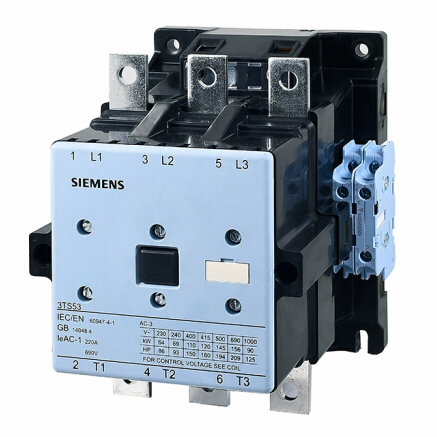

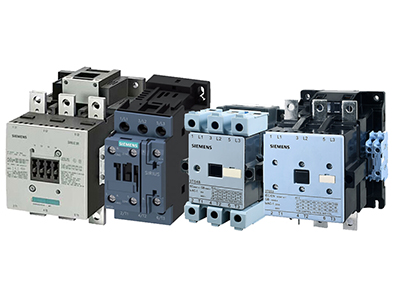

電子系統
