UDT Series

• 行業:  污水處理  紡織  食品與飲料  醫療  運輸  石油化工  包裝  造紙與印刷  制藥  電力

產品描述

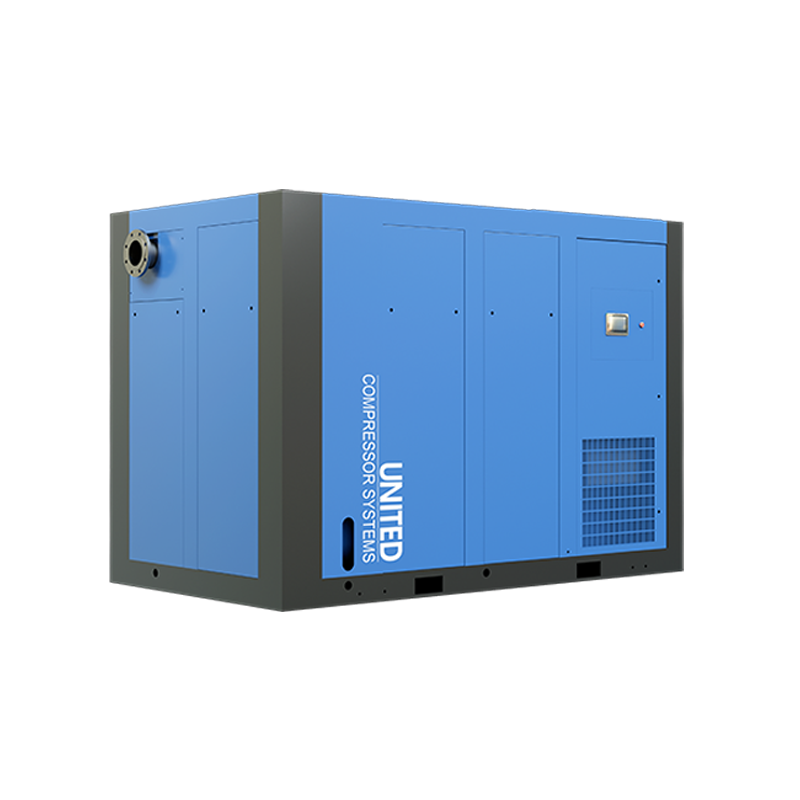

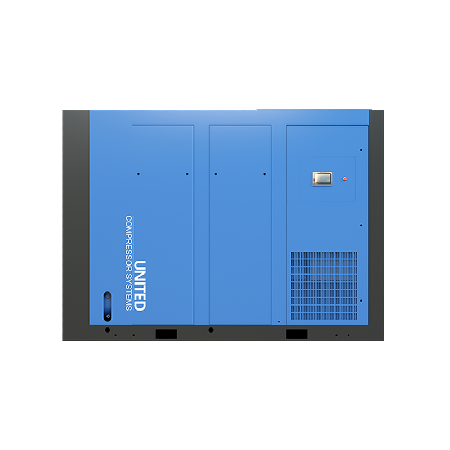

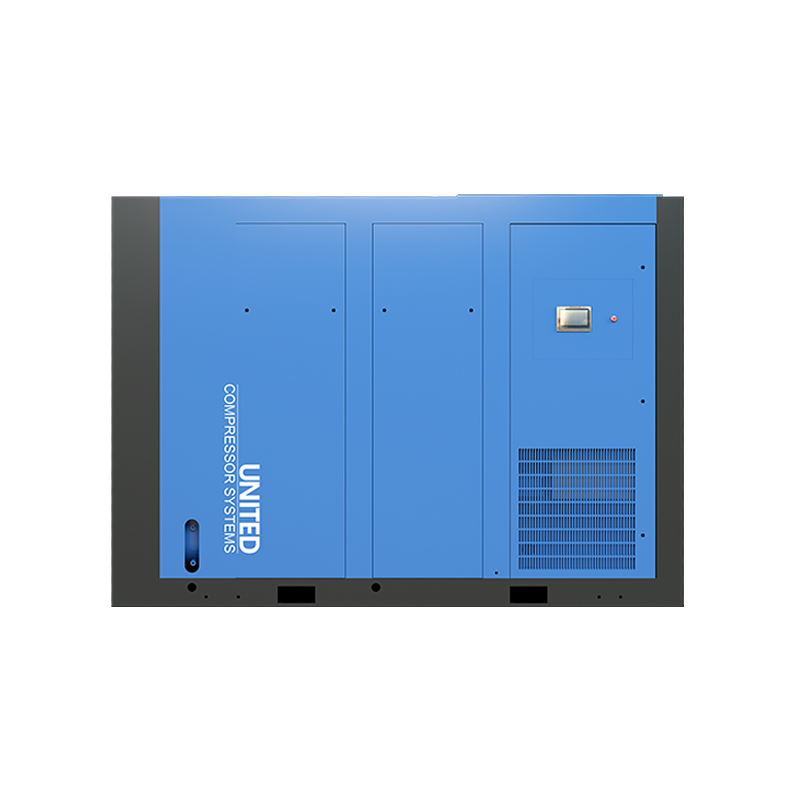

UCS低壓系列螺桿空壓機是針對節能減排、環保需求而開發的新型壓縮機。它改變了傳統的高壓壓縮機將壓縮空氣減壓后輸送到空氣設備的情況，從而節省了能源。

目前螺桿空壓機行業UCS排氣壓力最低可達1.2bar，保證排氣含油量小于2ppm，供氣潔凈穩定。封閉式柜體低噪音設計比活塞式壓縮機更環保。鑒于許多行業不需要停機的情況，可以保證連續運行時的維護；配置故障報警器，為用戶做好充分應急準備，運行穩定可靠。

優點和特點：

·       可節電30%以上；

·       低壓空氣端可根據使用壓力自動調節內壓縮比，在2-5bar排氣壓力范圍內保持最佳能效；

·       在化工、玻璃、石油、紡織、印染、陶瓷等眾多行業中，壓縮空氣所需的工作壓力僅為3-5bar。但是，目前這些行業通常使用7-10bar的空壓機聯結減壓閥來實現低壓；這無疑是一種相當大的能源浪費。為此，UCS開發了低壓螺桿空壓機，直接輸出這些行業所需的低壓壓縮空氣；壓縮機耗能少，滿足生產要求，用戶生產成本顯著提高。

機械系統

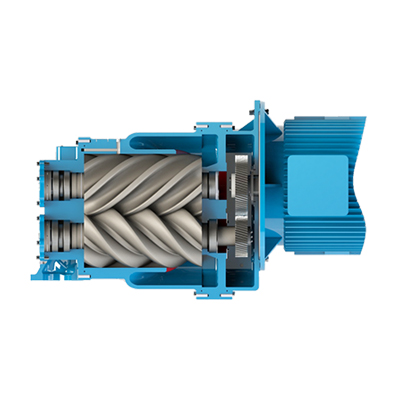

自主研發的專用主機

·       國際領先的模壓內襯，4:6齒比，齒少吸風多；

·       轉子大、轉速低、壽命長；

·       主機內部油路可精確控制注油量，幫助潤滑和冷卻達到最佳性能；

·       適應負載變化的SKF軸承，靈活、久經考驗，經久耐用，保證主機壽命。

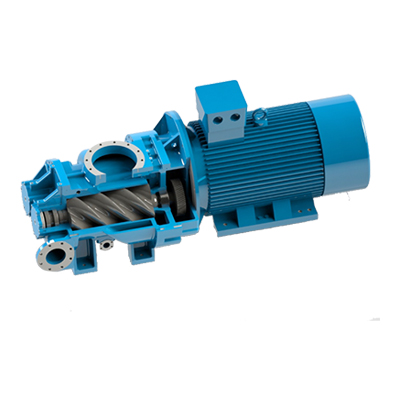

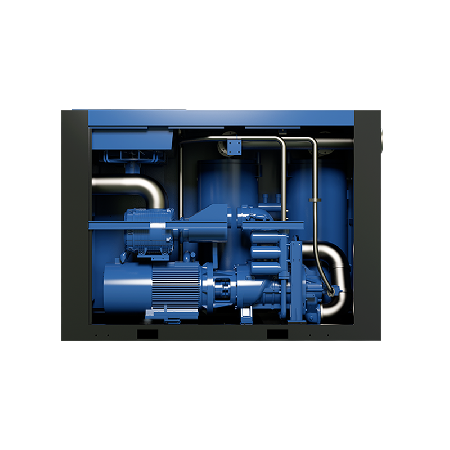

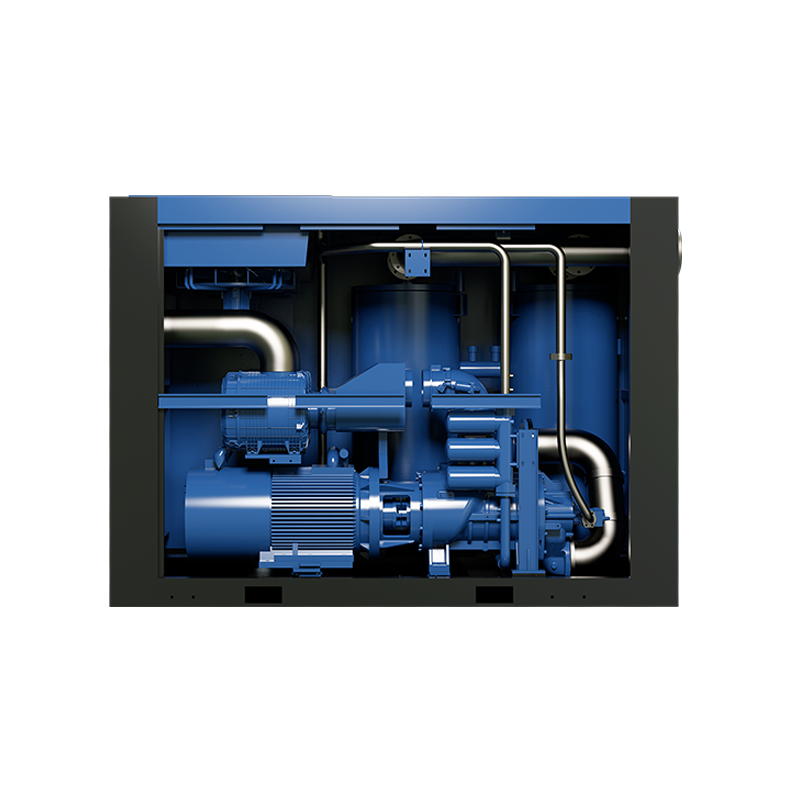

低壓螺桿空氣端傳動鏈

·       驅動電機無聯軸器直接連接二級壓縮主機，傳動鏈免維護，能耗降低1%；

·       IP55全封閉電機和主機外殼一體化，有效防止金屬顆粒、灰塵、水分等污染物滲入電機和主機，使壓縮機性能更穩定；

·       電機軸承采用加強型圓柱+滾珠軸承，強度更高，可靠性更高；

·       高達航空6級的傳動齒輪加工精度，多道熱處理及相關加工工藝，確保所有機械部件具有優越的表面硬度、超高耐磨性和屈服強度；

·       獨立的供油系統和精密的機油過濾，有效保證了整個變速箱在長時間滿負荷運行下的穩定性和可靠性。

進氣和過濾系統

前置過濾器保護層：

防止大塵粒、棉花等雜物進入空壓機。保持壓縮機內部清潔。嚴格觀察壓縮空氣的第一次通過。

微?？諝?(HEPA) 過濾：

由美國唐納森提供支持的重型空氣過濾系統，對于大于 3μm 的顆粒物的過濾精度高達 99.9%。適用于各種重粉塵環境。

雙大口徑進氣總成設計：

所有氣路的壓差小于0.2bar，大大延長了空氣過濾系統的使用壽命。

大口徑進氣閥優化設計：

空載運行能耗低，鑄鋁材質，性能更穩定。

進氣管的優化模具設計：

高強度橡膠密封，牢固耐用。

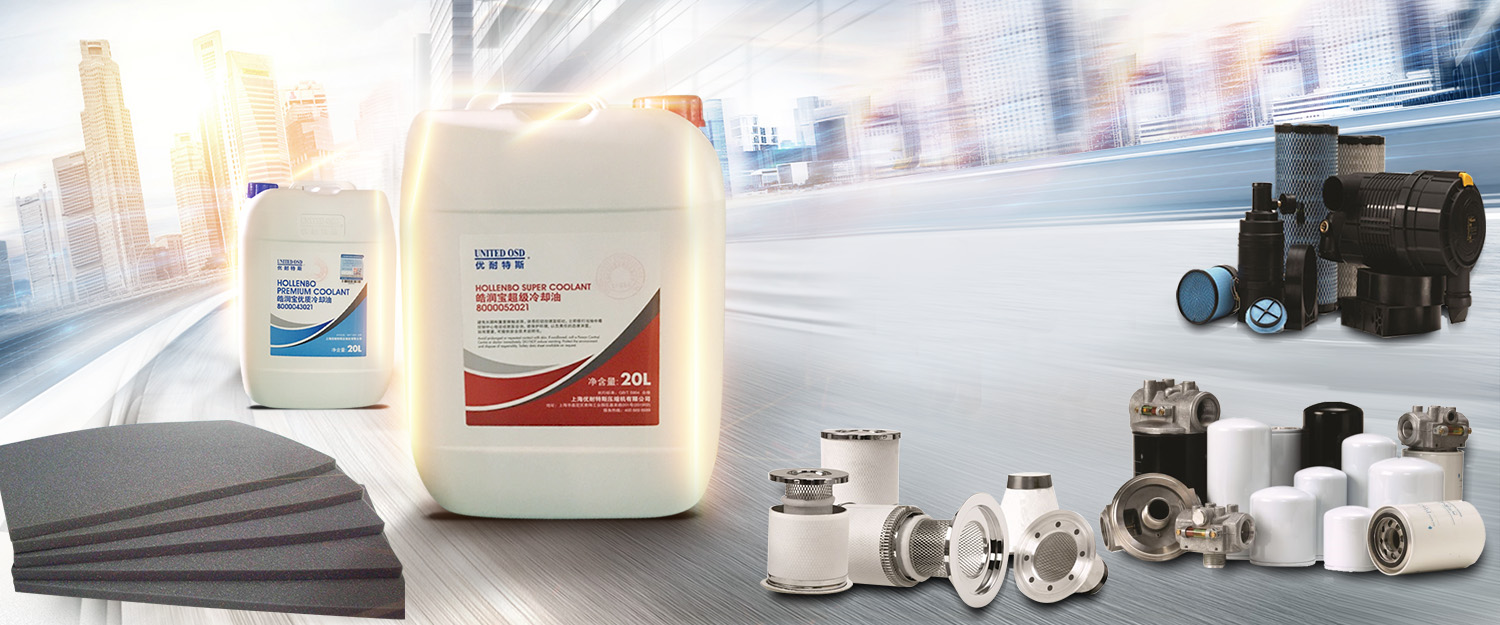

機油濾清器：

唐納森機油濾清器，潔凈過濾等級高，有效保護主機軸承安全運行，延長主機使用壽命。

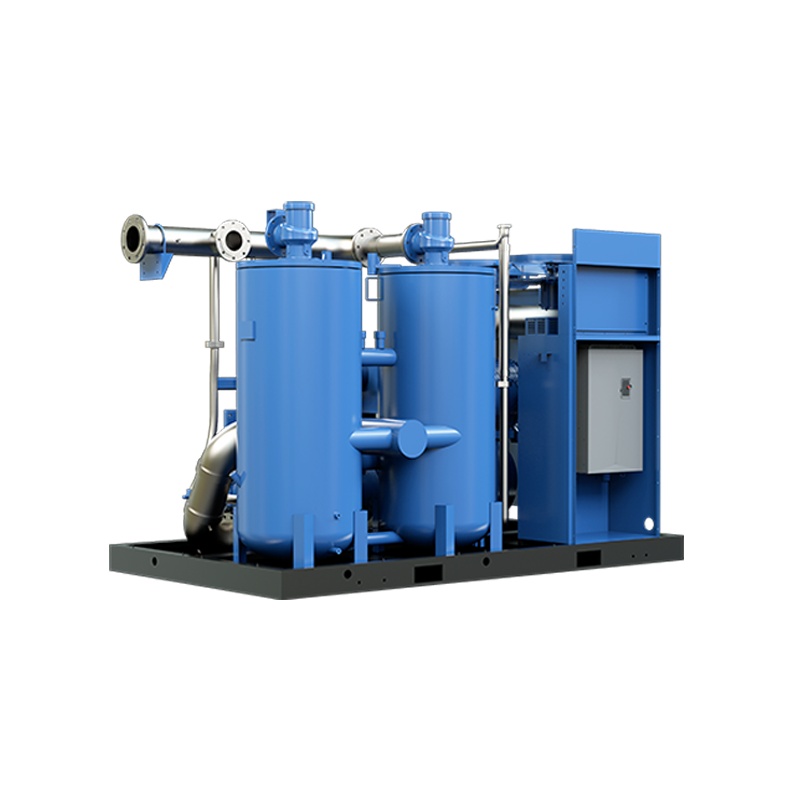

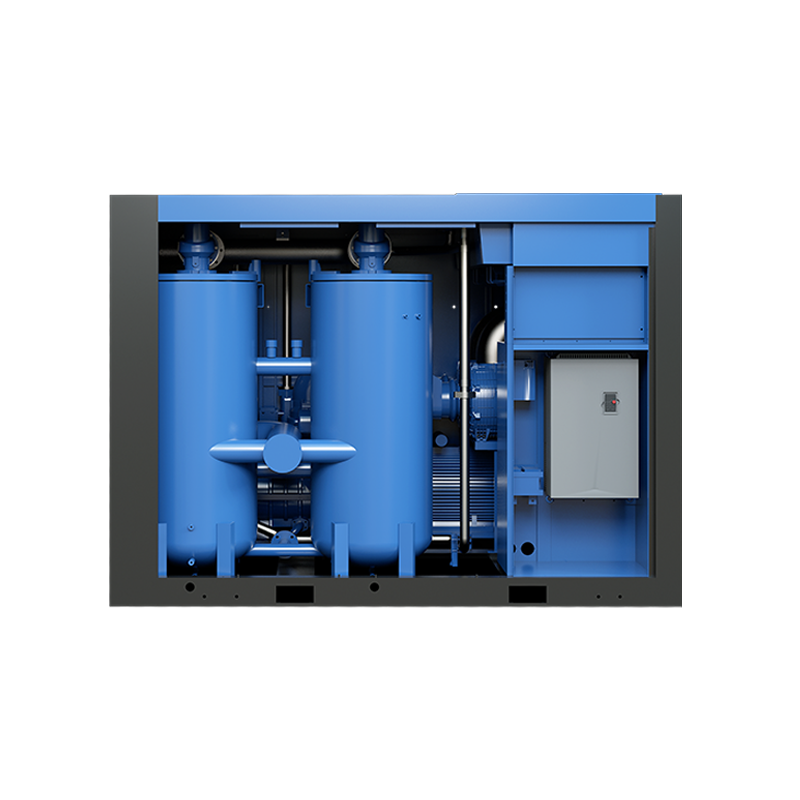

油氣分離系統：

歐式設計油氣分離芯；玻璃纖維過濾材料；長壽;更;無需頻繁更換。集料分離芯與回油裝置協同工作，有效回收和循環潤滑油，避免油液過噴，保證壓縮機排氣含油量≤2ppm。

潤滑油：

UCS潤滑油具有良好的抗氧化性、耐高溫性、高閃點、優良的導熱性等諸多特點。

冷卻系統

·       換熱設計余量為20%-50%，保證壓縮機在極端環境下穩定運行，將壓降降到最低。

·       標準電機變頻，油溫控制準確； 進一步降低空壓機能耗。

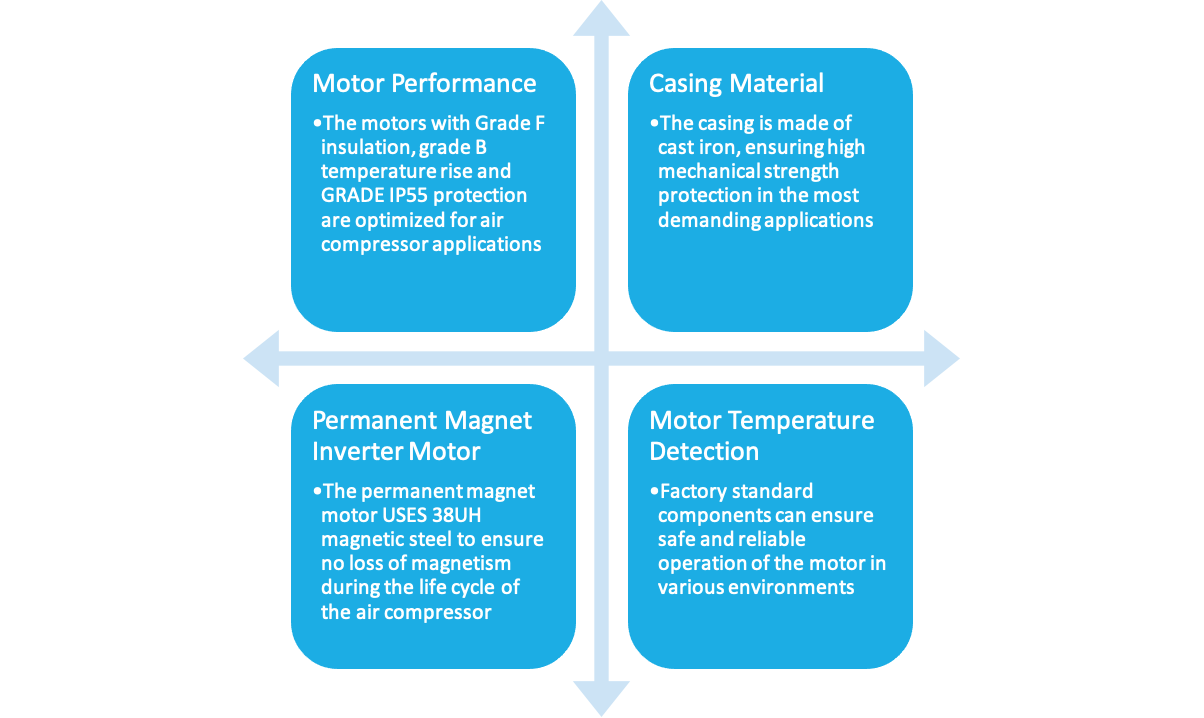

永磁同步電機 (PMSM) 的特點

·       電機效率高達96%，功率因數0.98，遠超一級能效標準；

·       高矯頑力、耐高溫的永磁體，保證180℃高溫不退磁；

·       獨立風扇冷卻，確保電機在長時間和低頻下安全運行；

·       F級絕緣，70K溫升設計，適合空壓機高溫工況；

·       全封閉IP55防護，保護電機內部環境清潔，延長永磁體和絕緣壽命；

·       內置溫度保護，保護繞組絕緣和永磁體。

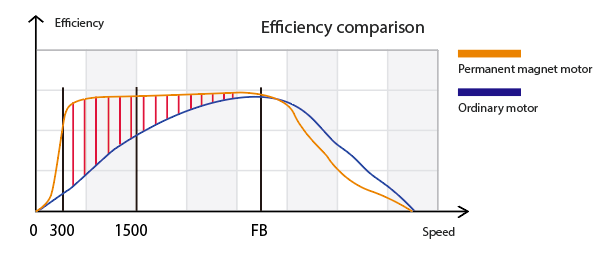

永磁同步電機 Vs 普通異步電機

效率：

消除了勵磁系統損耗，提高了效率。

在低負載狀態下保持：

PMSM 的能效比異步電機高 9% 以上，并且隨著頻率的降低而保持不變。

大啟動扭矩：

永磁同步電機的最大啟動轉矩最高可達額定轉矩的3倍，而一般異步電動機只有1.6倍。

更穩定的控制：

PMSM 響應時間小于 50ms。 產氣量可在較寬范圍內瞬時調節，以精確穩定氣壓。

UCS PMSM變頻空壓機特點

·       超低溫升設計，讓壓縮機長期低頻穩定運行；

·       采用開環矢量控制系統，控制速度更快，調速更準確；

·       當頻率降低50%以上時，壓縮機組仍能運行；

·       壓力穩定，壓力波動精確控制在0.01mpa以內； 具有軟啟動特性，避免啟動電流沖擊，降低啟動能耗。

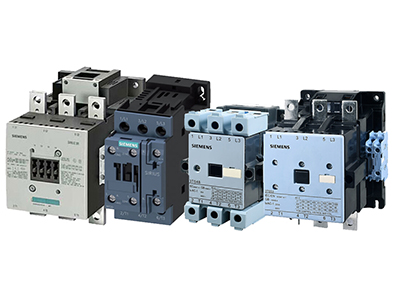

電氣系統
